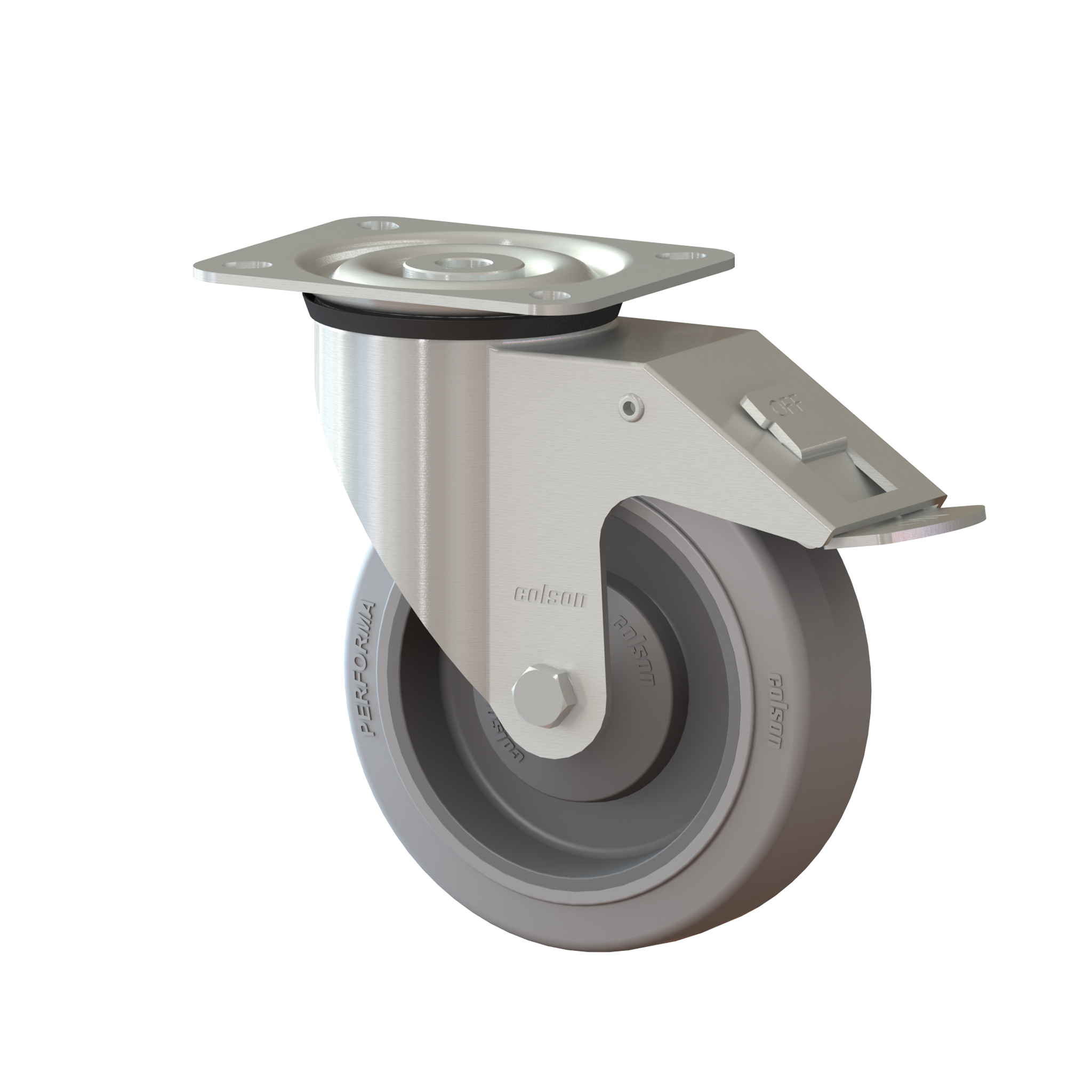

Lenkrolle mit Totalfeststeller nachlaufend, 80 mm - 200 mm, 120 kg - 280 kg

Artikelnummer: I62TZ-PL1K080
(Veloris)

I62TZ-PL1K080

Technische Daten

Durchmesser 80 mm
Radbreite 32 mm
Bauhöhe 105 mm
Ausladung 34 mm
Plattengröße 104x85 mm
Schraublochdurchmesser 9 mm
Schraublochentfernung 80x60 mm
Schwenkradius 123 mm
Tragkraft 120 kg

Technische Beschreibung

  • Pressteile aus Carbonstahl
  • geschützt durch eine zusätzliche elektro-galvanisierte Zinkbeschichtung
  • Gabelkopf mit doppelreihigem Kugellagerlauf



Rad

  • dunkelgraue Polypropylen-Radkörper
  • PERFORMA®-Lauffläche aus
  • thermoplastischem Elastomer in Grau mit einer Härte von 65 ± 5 Shore A
  • Ø 80-125 mm Einfachkugellager
  • Ø 160-200 mm Doppelkugellager

Varianten

Durchmesser Radbreite Bauhöhe Ausladung Plattengröße Schraublochdurchmesser Schraublochentfernung Schwenkradius Tragkraft
I62TZ-PL1K080 80 mm 32 mm 105 mm 34 mm 104x85 mm 9 mm 80x60 mm 123 mm 120 kg
I62TZ-PL1K100 100 mm 32 mm 128 mm 34 mm 104x85 mm 9 mm 80x60 mm 124 mm 150 kg
I62TZ-PL1K125 125 mm 40 mm 156 mm 38 mm 104x85 mm 9 mm 80x60 mm 140 mm 180 kg
I62TZ-PL1K160 160 mm 50 mm 195 mm 53 mm 135x110 mm 11 mm 105x80 mm 166 mm 225 kg
I62TZ-PL1K200 200 mm 50 mm 235 mm 53 mm 135x110 mm 11 mm 105x80 mm 166 mm 280 kg
