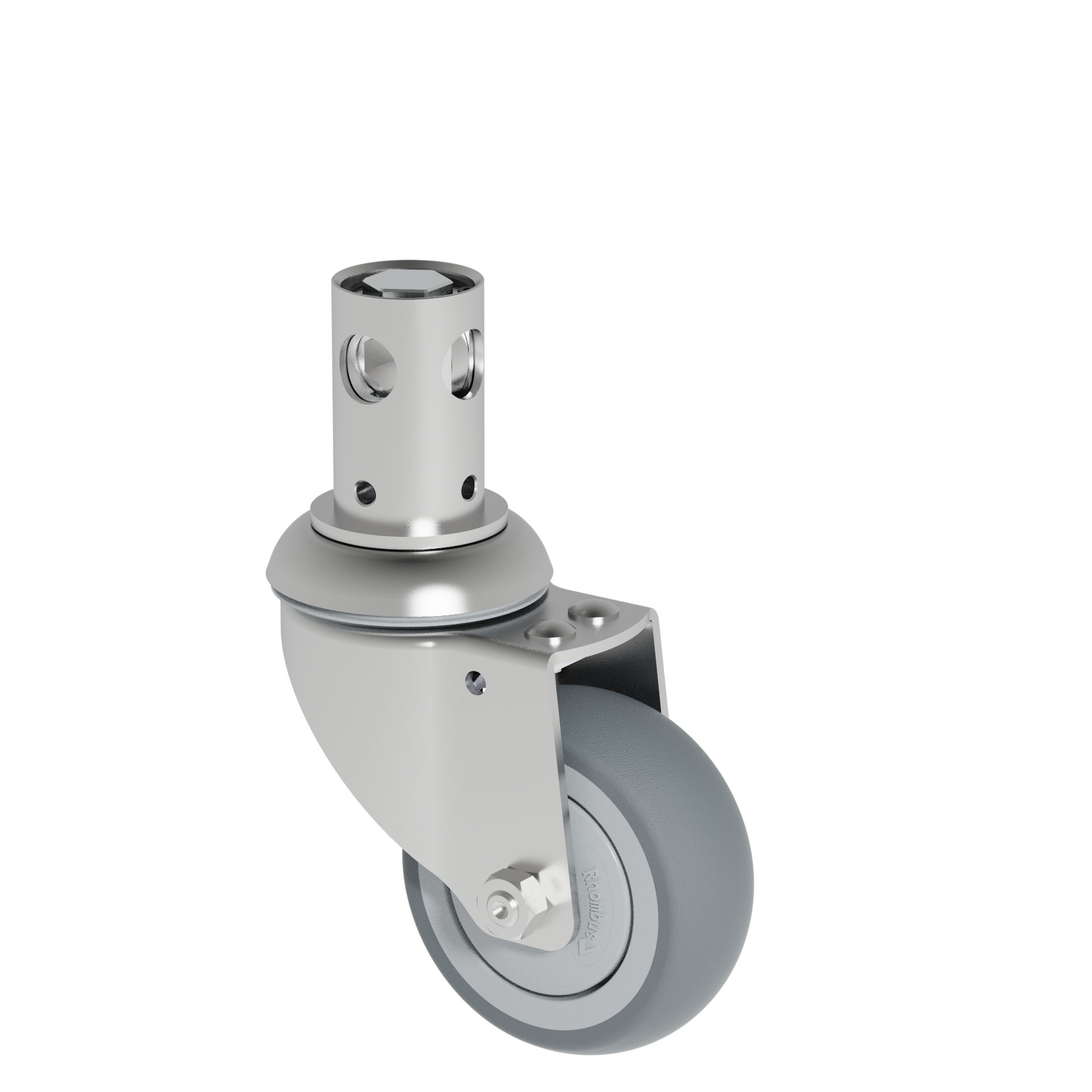

Lenkrolle, zentral- und totalfeststellbar, 80 mm - 200 mm, 80 kg - 120 kg

Artikelnummer: 390q 29K080r Z985NP
(M29QZ-RF2K080)

auf Anfrage
390q 29K080r Z985

Technische Daten

Durchmesser 80 mm
Laufflächenbreite 30 mm
Bauhöhe 113 mm
Ausladung 44 mm
Zapfen 32x50 (30°) mm
Tragkraft 80 kg

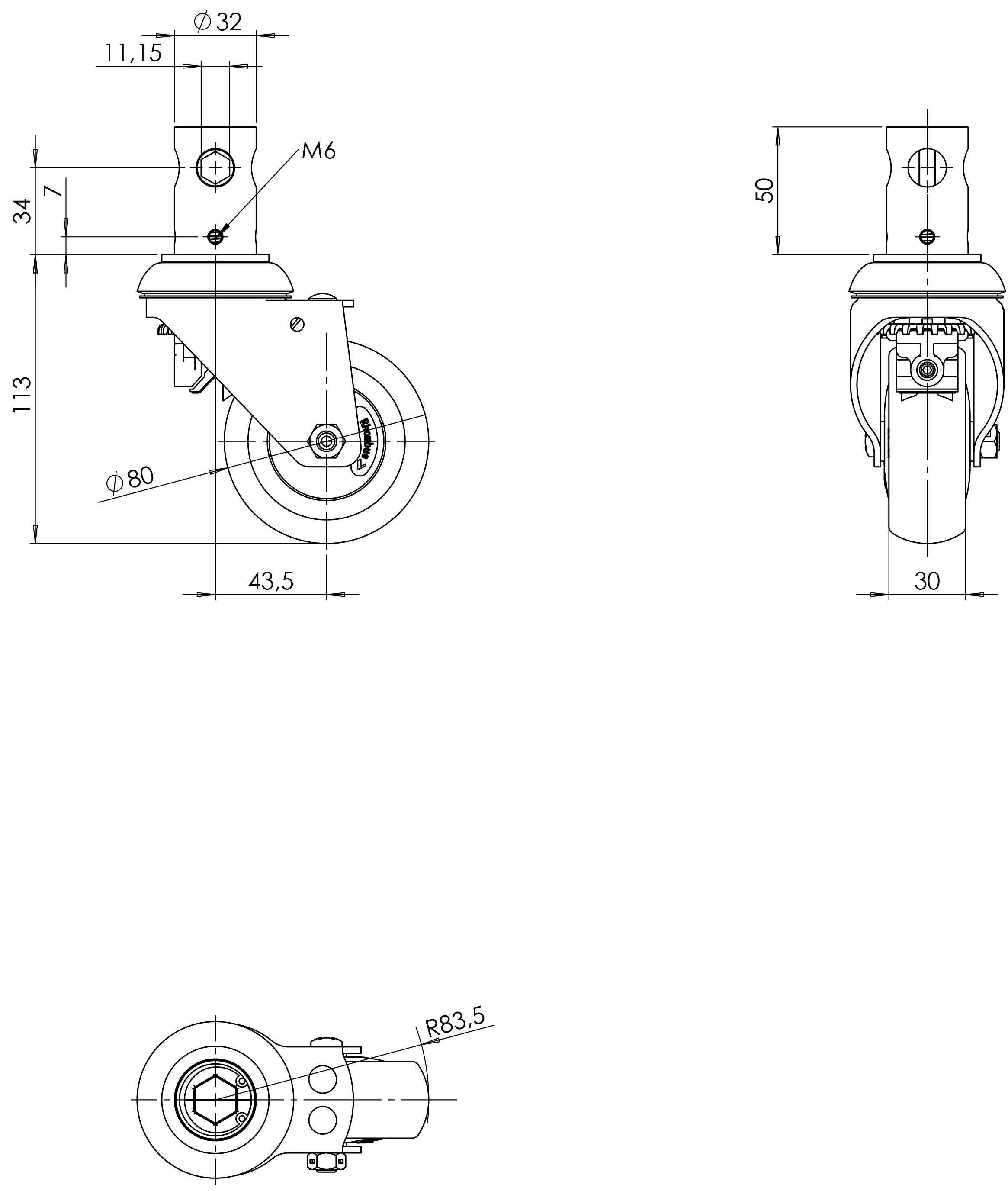

Zubehör & Optionen Download 3D Modell (.step) Technische Zeichnung

Technische Beschreibung

  • Stahlblechgehäuse verzinkt-passiviert
  • Schwenklager mit zweireihigem Kugellauf
  • geeignet zur Reinigung in Desinfektionskabinen
  • staub- und spritzwassergeschützt
  • integrierte Schaltmechanik mit Totalfeststeller "q" und zusätzlichem Richtungsfeststeller "r"
  • Dauerfettfüllung in der Schaltmechanik
  • Einrichtung zur stufenlosen Justierung der Feststellwirkung (ohne Ausbau von Rolle oder Rad)
  • auch mit anderen Radvarianten lieferbar



Rad

  • thermoplastische Elastomer-Bandage (TPE) eisengrau RAL 7011 (Shore A 80)
  • Kunststoff-Radkörper und Kunststoff-Fadenschutz silbergrau RAL 7001
  • Präzisionskugellager
  • Kontaktverfärbung auf unversiegelten Böden möglich!>>

Einsatzbereiche

  • Pflegebetten
  • Krankenbetten
  • Intensivbetten
  • Maschinenbau
  • OP-Betten
  • OP-Tische

Varianten

Durchmesser Laufflächenbreite Bauhöhe Ausladung Zapfen Tragkraft
390r 29K080r Z985 80 mm 30 mm 113 mm 44 mm 32x50 (30°) mm 80 kg
390q 29K080r Z985 80 mm 30 mm 113 mm 44 mm 32x50 (30°) mm 80 kg
390r 29K100r Z985 100 mm 30 mm 133 mm 42 mm 32x50 (30°) mm 100 kg
100 mm 30 mm 133 mm 42 mm 32x50 (30°)mm 100 kg
390q 29K125r Z985 125 mm 32 mm 158 mm 44 mm 32x50 (30°) mm 100 kg
390r 29K125r Z985 125 mm 32 mm 158 mm 44 mm 32x50 (30°) mm 100 kg
390q 29K150r Z985 150 mm 32 mm 184 mm 51 mm 32x50 (30°) mm 120 kg
390r 29K150r Z985 150 mm 32 mm 184 mm 51 mm 32x50 (30°) mm 120 kg
390q 29K200r Z985 200 mm 32 mm 237 mm 61 mm 32x50 (30°) mm 120 kg
390r 29K200r Z985 200 mm 32 mm 237 mm 61 mm 32x50 (30°)mm 120 kg
